jueves, 6 de agosto de 2009

Apaño para conector FT-817

Cansado de la fragilidad del conector de alimentación del FT-817, se me ha acurrido añadirle un conector universal, y fijarlo con una pieza de aluminio.





Material necesario






Cable original cortado y estañado.





Contactos soldados y termoretractil preparado.

Conector terminado y termoretractil instalado.

Chapa de aluminio a medio hacer.

Conector "conectado"

Y por fin sujeto con la chapa.

Se esperan ideas y comentarios.

lunes, 3 de agosto de 2009

Vacaciones y pruebas en movil.

Bueno, ya se ha pasado lo bueno; la segunda quincena de julio la pasamos en la costa, en Cantabria, y aproveché para hacer pruebas en móvil. El equipo que llevé fue únicamente el FT-817, pues aún no me ha llegado la nueva licencia con el IC-706 MKII incluido. (Esa que ahora hacen en un folio...puaf!!).

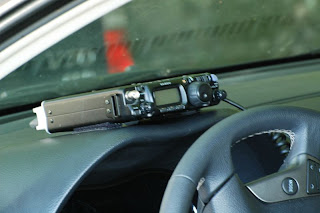

Aquí podemos ver como he fijado el transceptor al coche, con dos trozos de velcro adhesivo negro, que dado su poco peso, es más que suficiente para ello. NOTA: Solo lo uso en recepción cuando voy conduciendo. El único problema que le veo es que cuando da el sol se calienta mucho, así que estoy pensando en ponerle algo aislante encima. (Poliespan plateado). Ya veremos que tal resulta.





La orientación de mi QTH es muy buena para descansar y disfrutar del paisaje, pero muy mala para la radio - peninsular. Pues tengo la montaña al sur (Derecha de la foto) tapando al resto de distritos (salvo parte del 2 y del 1). La otra foto muestra la vista al frente, totalmente despejada para el noroeste.
Esta vez he usado para HF la antena OutBack 2000 en el techo con una base de imán, consiguiendo una recepción fantástica en 80, 40 y 20 metros, pero con controles muy malos en TRX. Son solo 5 vatios y la ya dicha mala situación (en 20 metros no probé).
En dos metros instalé en el mástil de una sombrilla la HB9CW , logrando algunos contactos locales, apreciando muy bien la directividad de dicha antena.
En polarización vertical usé la Diamond 7900 SG, de fantástico rendimiento, pero muy aparatosa y pesada para usarla en marcha con una base magnética.

Tenía en mente subir a algún cerro o monte para poder hacer comparaciones, pero mis obligaciones de abuelo no me dieron ocasión....¡Que le vamos a hacer!
No ha sido una prueba exaustiva, pero me da idea de lo que se puede conseguir.

Bueno, ya contaré más cosas sobre mis equipos en móvil. La pena es que no hice ninguna foto de las pruebas.

domingo, 24 de mayo de 2009










Hola de nuevo, hace poco contaba que ya tenía instalada mi nueva vertical una Butternut HF6V (vertical para el que no la conozca) Aún no la tengo ajustada del todo, pero a pesar de ello me está dando muy buen rendimiento. Como muchos colegas preguntan como instalarla os muestro algunas fotos, no todas las que quisiera, y os cuento un poco los detalles.

La malla es de unos 3x3 y los 8 radiales son de las siguientes medidas:
2 de 10 metros + o -, 2 de 2,5 metros + o - , 2 1,25 metros + o - y 2 de medida indefinida (dos trozos de cable que me sobraron hi hihi...)

sábado, 9 de mayo de 2009

Antena Ho loop


Hola, rápidamente escribo para incluir una foto de una antena para que podais tomar medidas y hacerla...No lo he dicho, pero las medidas son para 144 Mhz. Os será facil calcularla para 6 metros 0 70 cms.

miércoles, 15 de abril de 2009

En esta ocasión os presento mi cuarto de radio de emergencia...Cuando comparto el escritorio y/o el ordenador con mi XYL, pues me monto este pequeño tingladillo QRP.
Vereís que se trata del FT-817 + ZM2-ATU + bateria de 7 amp.
Esa tarde medierón buenos controles en EA7 y EA6 (40 metros) con mis humildes 5 vatiejos...



martes, 7 de abril de 2009

Mi antena IO de 432.

Hoy despues de varios días vuelvo a escribir con el fin de aportar unas fotos sobre la construcción de mi antena IO de 432.
Espero os ayude algo.
Materiales y herramientas: No os asusteis por las máquinas, no son ni mucho menos imprescindibles. Solo: Destornillador, una segueta u hoja de sierra, un metro, un rotula, un pequeño taladro o una barrena de mano.


Tomadas las medidas procedemos a hacer los taladros lo más alineados posible.


Con el interior de una clema partido por la mitad obtenemos los fijadores.



En un tornillo de banco doblamos las varillas cuidando de que el ángulo quede lo más recto posible. (Yo usé varilla de aluminio de 4 mm de diámetro, de Leroy Merlín)



Vista de las varillas ya dobladas e insertadas a tubo de PVC


Cableado exterior para las primeras pruebas.



Detalle del cableado definitivo por el interior.
...y esto es todo.


martes, 31 de marzo de 2009

Nueva antena

Llevaba ya casi dos años la nueva antena vertical que habría de sustituir a la vieja Hy-Gain 18 avt, con más de 20 años a sus espaldas, pero no veia el momento de hacerlo, unas veces el frio, otras el calor, o no encontraba colaborador o mi salud, siemopre imprevisible no me lo permitía. Por fin llego este día y pudimos colocar la nueva Butternut HF-6 V . Algunos problemas de ajuste aún pendientes de solucionar, pero ya se le nota la raza. Ya iré contando su evolución.
